一、抑尘车性能概述:
程力龙马抑尘车系列产品是我公司自行设计开发、具有自主知识产权、****技术水平的新一代环境保洁降尘、绿化养护、园林喷药、杀菌消毒的专用设备。其主要细化分类有:多功能抑尘车、洒水车式抑尘车、铁路专用抑尘车、爆破专用抑尘车。抑尘车采用国内知名品牌二类专用底盘改装,具有喷雾效果好,操作安全可靠,喷雾射程远,用水量小、作业噪音低等特点。多功能抑尘车主要结构是在行走底盘机构上加装大容积水罐、**远程雾炮机组系统、发电机组系统、低压冲洗洒水系统、绿化洒水高炮(可选装电子遥控水炮在车辆前端)、液压系统、电控系统、专用的作业装置等改装而成,其性能在国内处于**水平。
二、抑尘车适用范围:
1)城市街道雾霾治理、公共场所消毒杀菌、园林绿化等市政环卫工程。
2)冶金、矿业、化工、建筑工地、房屋拆迁改造现场、场地平整现场等领域在生产施工、转运过程中的产生扬尘,对其进行喷雾降尘。
3)露天储煤、焦、沙、石等工矿企业等散料处理堆场进行喷雾抑尘。
4)前冲洗、后洒水以及后作业水炮适用于城市道路环保降尘、道路清洗、广告牌清洗环保作业,左右绿化浇灌装置可用于公路绿化带的浇灌作业。
5)设计成铁路专用抑尘车时可对煤炭装运点喷洒抑尘固化剂,可对每节火车上的煤炭进行固化,形成保护膜,减少扬尘污染,可实现每节车厢之间感应间隔停喷。
三、程力龙马抑尘车特点:
1)底盘采用国内知名品牌如东风、重汽、解放、福田等系列,驾驶室内带冷暖空调,驾驶舒适度高,底盘配置高、质量稳定可靠,售后服务体系健全。
2)根据车型公告而采用方形瓦楞罐体或方圆形罐体,国标优质碳钢材质,罐体外形设计协调,内设防波板,罐体采用有限元分析方法优化设计,充分利用车载空间,水罐容积大,并通过了严格的可靠性试验,罐体内部做防腐防锈处理,更加经久耐用。
3)产品具有自主专利技术,规格齐全从30-120米的射程均常备现货,本厂雾炮机结构紧凑,射程远,雾粒细小,覆盖面积大,可手动或遥控操纵,可随意控制调节水平旋转及喷雾角度,远程遥控操作距离可达100米以上。
4)整车运行稳定,始终处于 佳运行状态,使用寿命更长,维护保养成本低;匹配的雾炮机功力强、射程远、穿透力强、雾粒附着力强、覆盖范围广、可以实现精量喷雾。
5)使用抑尘车耗水量相比其它抑尘喷洒设备可节约70%~80%(喷枪、洒水机车),且水雾覆盖粉尘面积远远大于其它抑尘喷洒设备。
6)本公司抑尘车工作效率高、喷雾速度快,对容易引起尘埃的环境喷水除尘时,喷出的雾粒细小、与飘起的尘埃接触时,形成一种潮湿雾状体,能快速将尘埃抑制降沉,雾量沉降率可达95%。
7)具有二次雾化技术,采用了一种特定的起涡轮风助装置改变风向使之与雾粒的流动方向形成一个夹角,促进水雾化充分,当雾滴从喷嘴中喷出后在喷雾区域被高速高压气流进 破碎,并使雾滴的速度逐渐增加,提高了雾化程度,雾化一般可达到约50-150um直径大小的雾滴。

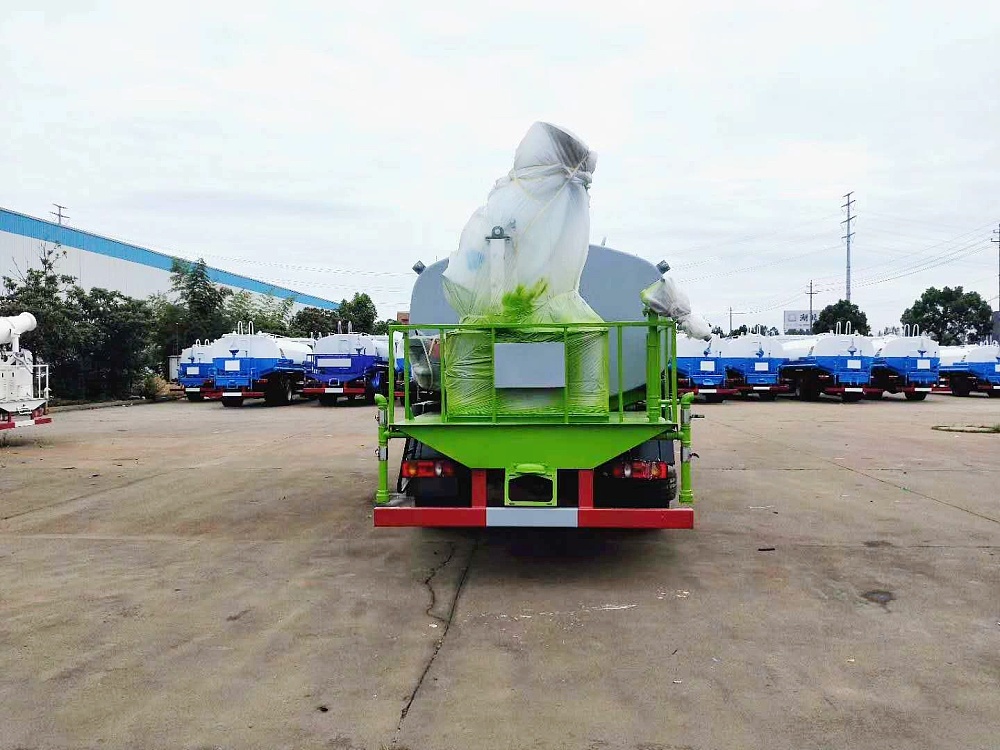

8)除了小功率机组,其它大功率发电机组均安装在车辆驾驶室与罐体之间,保障整车满载后轴荷分布合理;车辆后部加装操作平台,平台加大加宽,底部碳钢板加密,平台上安装高压水炮,高压炮竖管采用U型螺栓固定,防止喷水时产生冲力,罐体后部加装上下扶梯,罐体顶部围板形式,保证人员在罐顶作业时的安全。
9)发电机组静音罩侧面散热窗用钢网或百页窗形式,内贴有吸音棉,可有效的保护发电机组,防水、防灰、减噪音。罐体与罐座加装衬板,所有焊缝均匀,外部焊缝均为满焊,采用断焊的保证断焊长度和间距一致。
10)所装取力器传动速比保证水泵在额定工作转速时发动机处于经济转速范围;侧后防护应符合国家标准GB11567.1和GB11567.2;按照国家标准要求加装侧标志灯和后示廓灯。

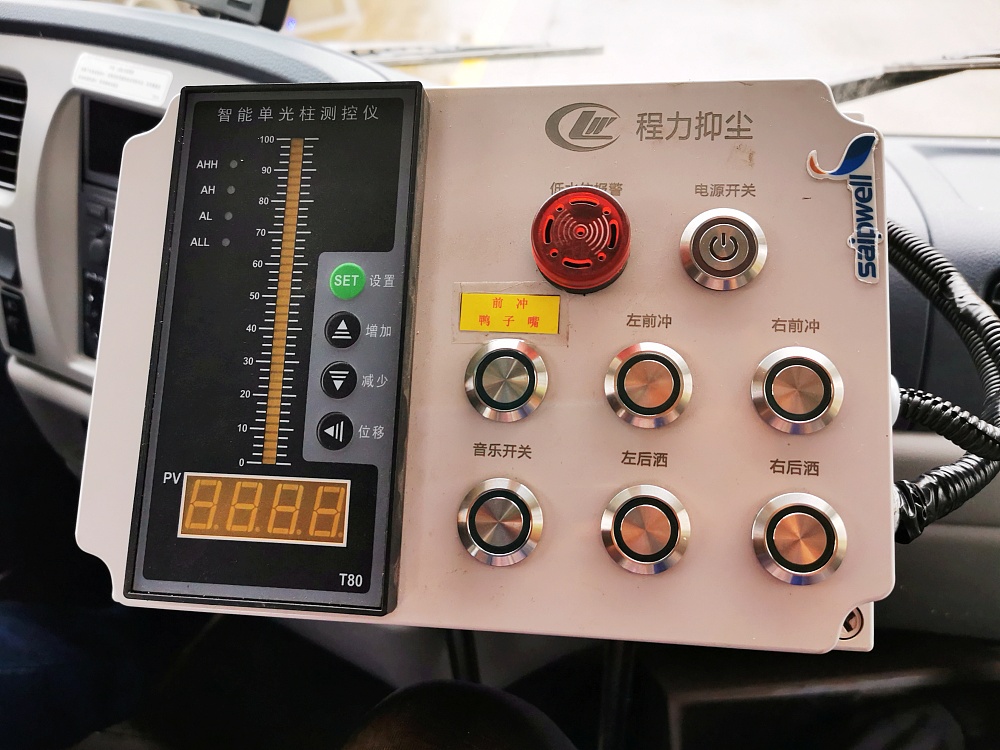

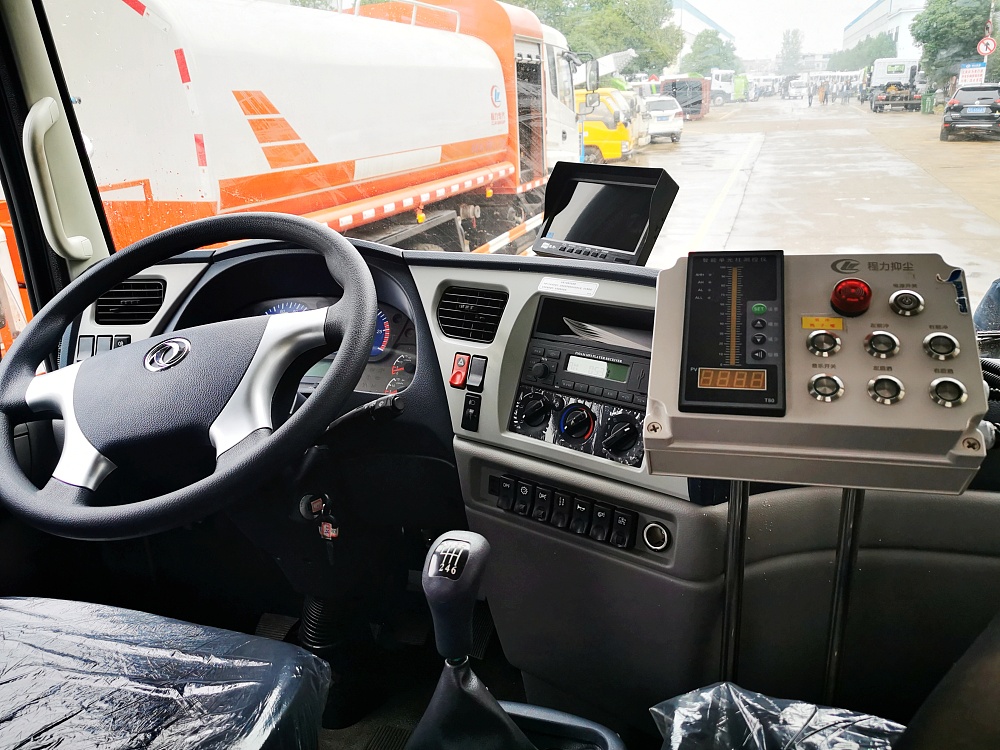

11)雾炮电控系统由专业电力工程师优化设计,使用安全系数更高,*不会漏电、短路,且喷雾机设有一键紧急停止按钮,操作安全可靠。配套动力灵活,既可用三相380V的市电,也可由配套柴油发电机组供电。
12)经过15年的制造经验,不断对产品进行优化设计,具有结构设计合理、操作简单、维护方便、使用经济、寿命长等特点。
四、抑尘车的推荐选择方案:
1)30米射程左右的需求可选择小型抑尘车或在常见的洒水车尾部进行加装雾炮机系统。
2)更远射程需求需选择更专业的多功能抑尘车,其选择雾炮机更加灵活。
3)道路运输、铁路或轨道运输等需要进行表面封层,抑制扬尘飘洒,则选择铁路专用抑尘车,具有感应停喷功能。
4)用于移动式消毒杀菌,选择多功能抑尘式消毒车和洒水车式雾炮消毒车均可;用于固定厂区大门或路口,对车辆行驶通过时进行消毒,可选车辆通过消毒车(由铁路抑尘车改装优化设计)。

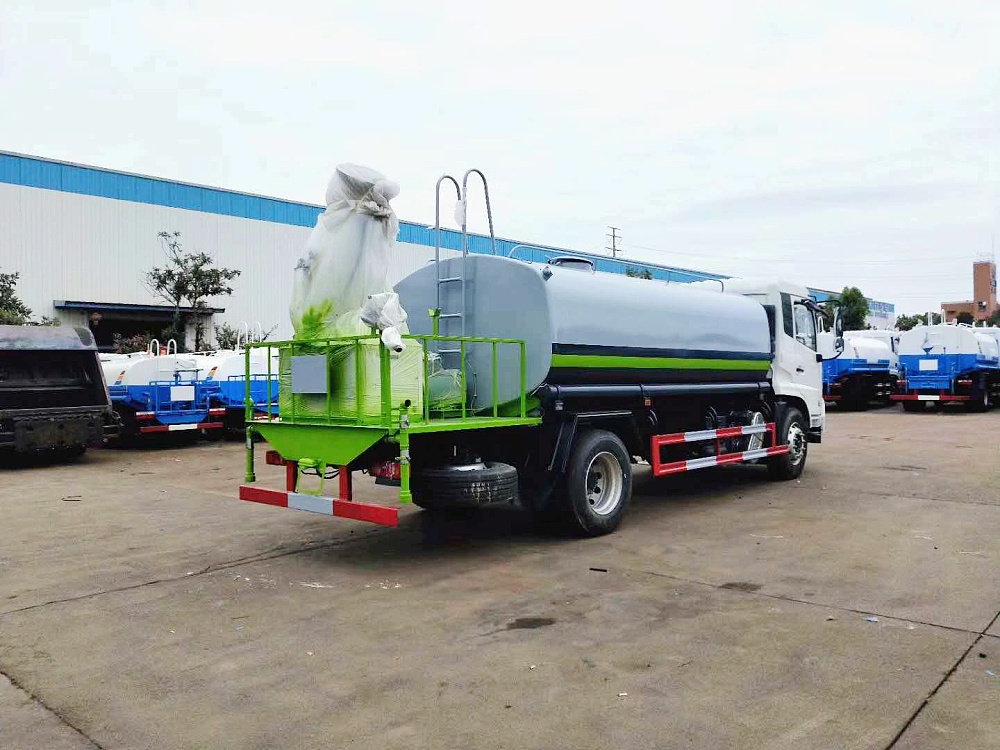

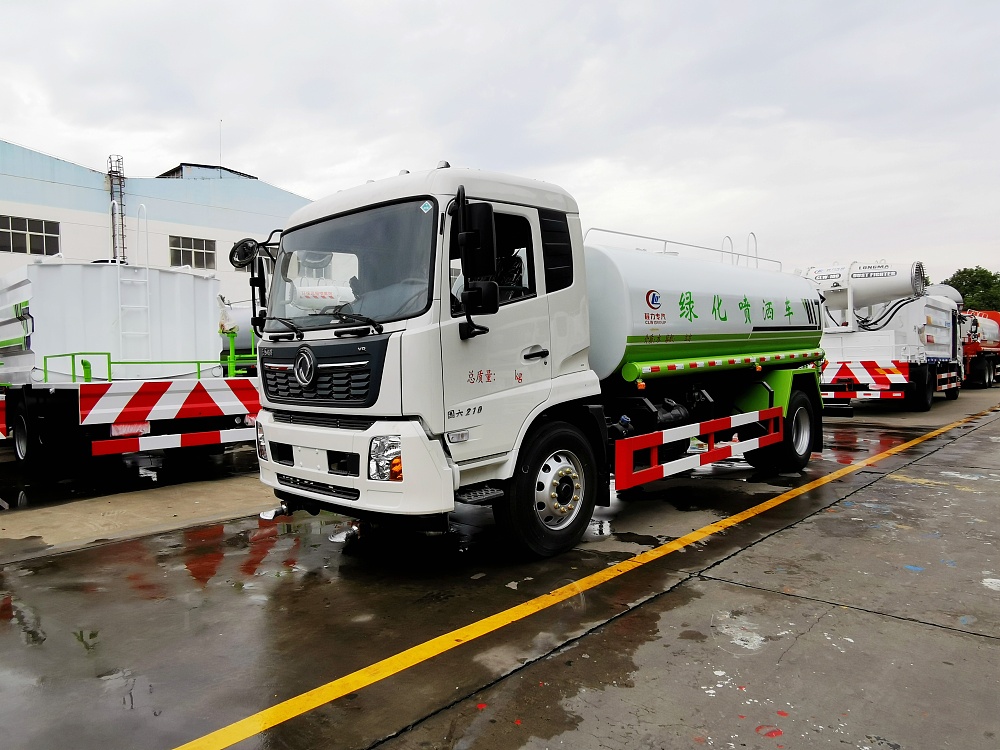

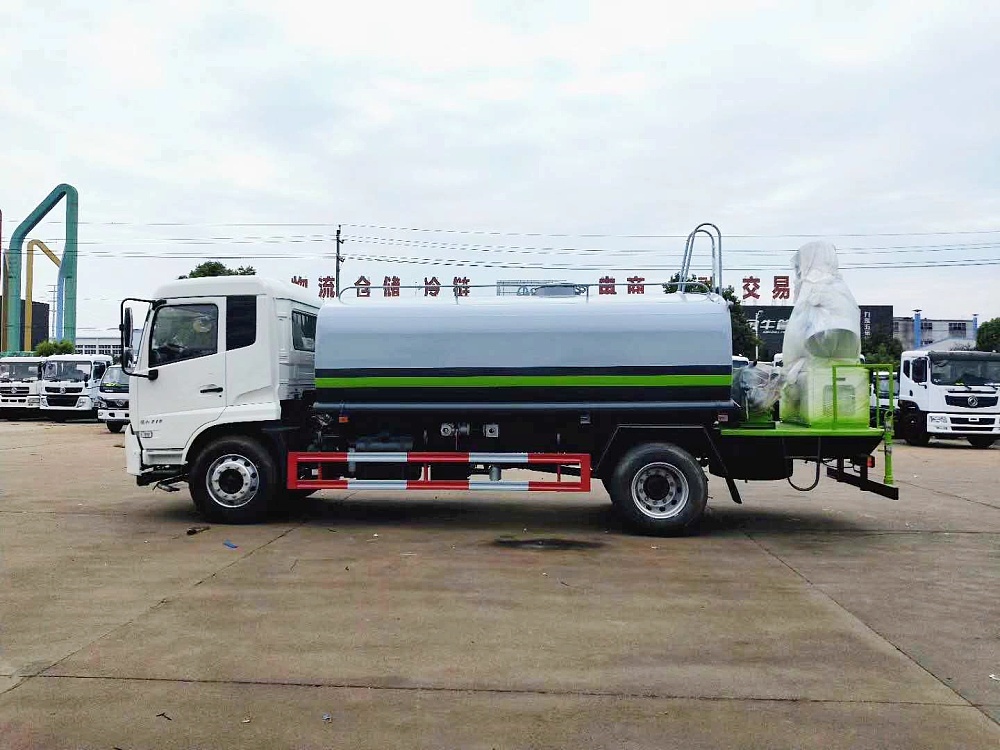

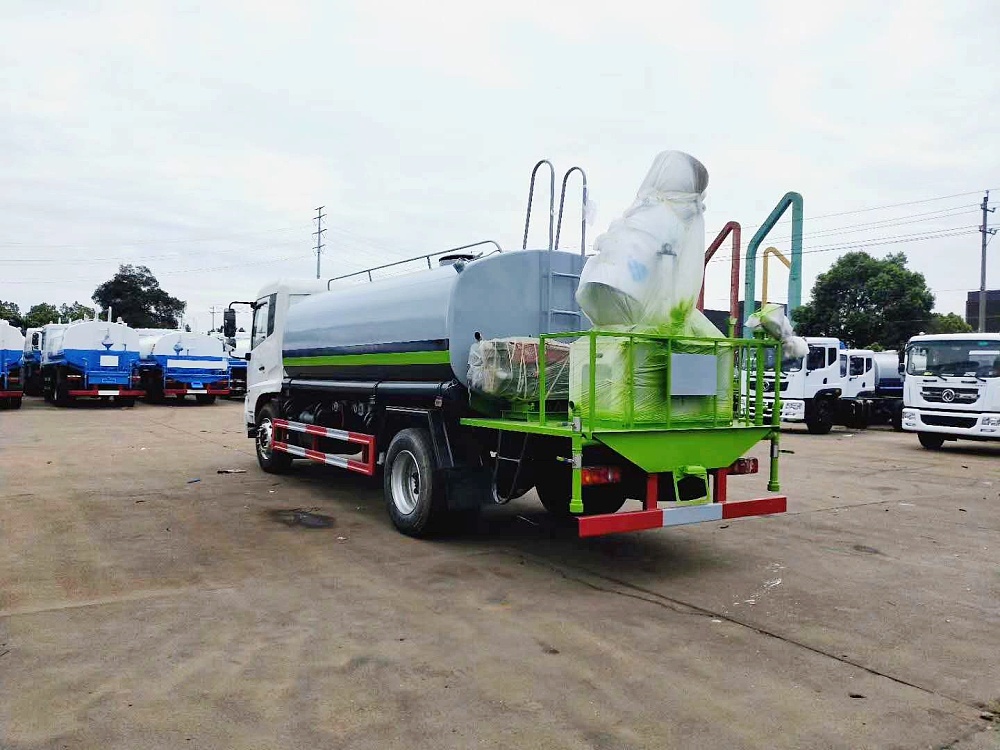

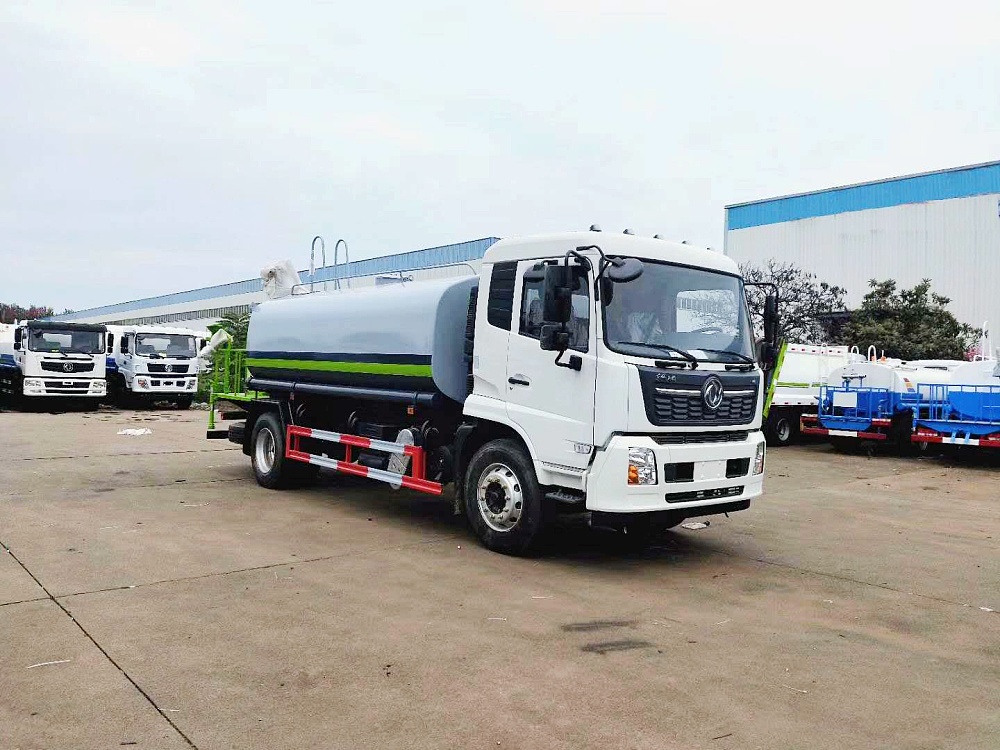

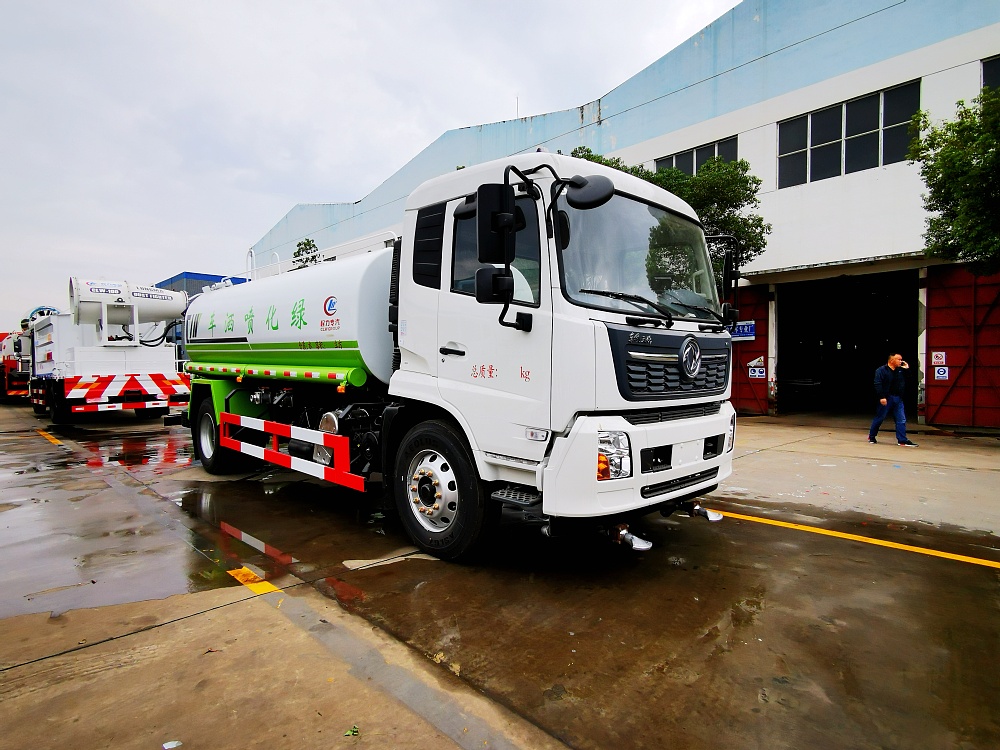

项 目 | 东风天锦绿化喷洒雾炮车主要性能参数 | |
基本参数 | 产品型号 | CLW5180GPSE6型绿化喷洒车 |
生产地址 | 湖北随州南郊汽车工业园B区5幢抑尘车专业厂 | |
外形尺寸 (mm) | 8630,8530,8430,8330,8600,8500,8400,8300X2500X3250 | |
底盘型号 | DFH1180EX8 | |
底盘轴距 (mm) | 3800,3950,4200,4500,4700,5000,5300,5800 | |
底盘轴数 | 2 | |
底盘轴荷 (kg) | 6500/11500 | |
整备质量 (kg) | 7680,7400 | |
总质量 (kg) | 18000 | |
额定载质量 (kg) | 10125,10190,10405,10470 | |
接近角/离去角 (°) | 15/12 | |
前悬/后悬 (mm) | 1430/2500,1430/2400,1400/2500,1400/2400 | |
高车速 (km/h) | 89 | |
准乘人数 (人) | 2,3 | |
轮胎规格 | 10.00R20 18PR,275/80R22.5 18PR | |
轮胎数量 (个) | 6+1(备胎) | |
弹簧片数 (前/后) | 7/9+6,8/10+8,8/9+6 | |
前轮距 (mm) | 1876,1896,1920,1950,1914,1934,1980,2000 | |
后轮距 (mm) | 1820,1860 | |
排放标准 | GB3847-2005,GB17691-2018国Ⅵ | |
燃料种类 | 柴油 | |
发动机 | 发动机型号 | DDi50E190-60 D4.5NS6B190 D6.7NS6B230 B6.2NS6B210 B6.2NS6B230 DDi50E220-60 |
发动机功率 (kw) | 147 140 169 154 169 162 |
|
发动机排量 (ml) | 5000 4500 6700 6200 6200 5000 |
|
发动机生产企业 | 东风商用车有限公司 东风康明斯发动机有限公司 东风康明斯发动机有限公司 东风康明斯发动机有限公司 东风康明斯发动机有限公司 东风商用车有限公司 |
|
其它说明 | 1、罐体有效容积为10.62立方米。2、当选装带喷雾机组平台时,整车长/轴距/后悬/前悬/罐体外形尺寸(长×长轴×短轴)对应关系为(mm):8630/4700/2500/1430/4600×2350×1450;8600/4700/2500/1400/4600×2350×1450;8530/4700/2400/1430/4900×2250×1420;8500/4700/2400/1400/4900×2250×1420;8430/4500/2500/1430/4500×2300×1500;8400/4500/2500/1400/4500×2300×1500。整备质量与额定载质量对应关系为:7680kg/10125kg(3人),10190kg(2人)。3、当选装普通后平台时整车长/轴距/后悬/前悬/罐体外形尺寸(长×长轴×短轴)为(mm):8530/4700/2400/1430/4900×2250×1420;8500/4700/2400/1400/4900×2250×1420;8330/4500/2400/1430/4900×2250×1420;8300/4500/2400/1400/4900×2250×1420。整备质量与额定载质量对应关系为:7400kg/10405kg(3人),10470kg(2人)。4、防护材料:Q235B碳钢,连接方式:左右侧面防护与副梁均采用焊接连接,后下部防护与车架采用焊接连接,后部防护断面尺寸(mm):150×50,后部防护离地高度(mm):480。5、ABS型号/生产厂家:3631010-C2000/东科克诺尔商用车制动系统(十堰)有限公司,ABS 8/东科克诺尔商用车制动系统(十堰)有限公司, 4460046450/威伯科汽车控制系统(中国)有限公司。6、专用装置:罐体,主要用于路面洒水及园林绿化。7、随底盘选装驾驶室。 | |
专用功能 | 罐体容积 (m³) | 12立方 |
罐体材质 | Q235优质碳钢 | |
洒水宽度 (m) | ≥14m | |
绿化洒水炮射程 (m) | 柱状≥28m,雾状≥15m | |
雾炮喷雾机射程 (m) | 选配30-40米 | |
配置说明 | 雾炮机具有自主专利技术,专利号为(201621305361.8 / 201630487869.3),十五年制造经验,产品**通过湖北省及本地质检局检验合格,可根据需求选配不同的射程规格,可远程无线遥控操作作业,采用国内外知名发电机组及风扇电机、电控系统、大功率水泵。抑尘车具有洒水车的全部功能:前部冲洗路面喷洒装置、后部扇形降尘喷洒装置,两侧喷洒装置,后部大工作平台、平台上安装绿化洒水炮(炮喷射形状可调),可调直冲状、大雨、中雨、毛毛雨,可连续调节,其它:自流阀及消防接头、水管3米2根,罐体防腐处理。 | |
选装功能 | 喷雾机可选不锈钢材质,根据车型大小不同可选配一车多用功能,如前置推雪铲、扫雪滚刷、前置高速护栏清洗装置、道路高压清洗装置、墙壁清洗及光伏发电板清洗装置。 | |
行业解决方案 | 本公司专业生产抑尘车及喷雾机产品,同时可根据场地使用环境定制:多功能抑尘车、铁路专用抑尘车、爆破专用抑尘车、高炮式抑尘车、移动式喷雾机、车载分离式喷雾机,高塔式喷雾机,来电获取专属详细解决方案。 |
车载式喷雾机主要技术参数(30-40米):
项 目 |
主要性能参数 |
|
喷雾机型号 |
CLW-40型 |
CLW-50型 |
射程 |
30米 |
40米 |
专利号 |
201630487869.3 |
201630487869.3 |
风扇电机功率 |
4KW 纯铜 |
7.5KW |
驱动水泵功率 |
2.2KW 纯铜 |
4KW |
水泵型号 |
燕牌(70型) |
燕牌(70型) |
耗水量 |
0.8─1 (m³/h) |
3.5(m³/h) |
上下喷洒角度范围 |
-10°— 45° |
-10°— 45° |
左右喷洒角度范围 |
0°— 360° |
0°— 360° |
电源配置 |
380V 50Hz |
380V 50Hz |
噪音等级 |
ca.65 dB(20mt) |
ca.70 dB(20mt) |
喷嘴数量 |
不锈钢喷嘴12个 |
不锈钢喷嘴28个 |
水雾细度 |
10 ~150(微米) |
10 ~150(微米) |
水过滤精度 |
250/60(微米/目) |
250/60(微米/目) |
远程遥控距离 |
100(米) |
100(米) |
发电机组 |
汽油机 8KW(选装柴油配套发电机组) |
30KW |
操作环境温度 |
0° ~ 55° |
0° ~ 55° |
重量 |
280(KG) |
330(KG) |
长*宽*高 |
1100×660×1700(毫米) |
1100×780×1900(毫米) |
是否可提供定制运用 |
是 |
是 |
